Mengapa Pemasangan Penggelek Tekanan Perlu Diperhatikan
Dua garis pelet berjalan bersebelahan dengan cincin yang sama dan bahan mentah yang sama. Seseorang terus menghasilkan pelet padat dan seragam selama berminggu-minggu; yang lain mula membuat lebih banyak denda, bergetar, dan menarik arus yang tidak sekata. Apabila barisan kedua dibuka, penyebab biasa ialah pemasangan roller tekanan: cangkerang yang haus, galas yang longgar atau pengedap yang gagal yang membiarkan habuk masuk ke dalam gris.
Versi pendek adalah bahawa pemasangan roller tekanan menerima lebih banyak beban dan lelasan daripada bahagian lain dalam ruang akhbar. Ia menentukan seberapa sekata katil bahan dimampatkan dan berapa lama cincin mati bertahan. Merawatnya sebagai komponen ketepatan dan bukannya alat ganti generik ialah cara terpantas untuk mengurangkan perhentian tidak berjadual.
Satu penjelasan sebelum pergi lebih jauh. Istilah pemasangan penggelek tekanan juga muncul dalam mesin penukar dan salutan berasaskan web, di mana ia biasanya bermaksud penggelek atau penggelek suapan. Artikel ini mengikut maksud industri granulasi: unit penggelek yang menekan suapan, biojisim atau baja melalui lubang acuan cincin.
Fungsi Pemasangan Penggelek Tekanan dalam Kilang Pelet
Dalam kilang pelet cincin-mati biasa, dadu berputar mengelilingi penggelek. Setiap pemasangan penggelek tekanan terletak pada aci sipi, dan sistem hidraulik, pneumatik atau mekanikal menolak penggelek ke luar terhadap permukaan dalam acuan. Geseran antara acuan, bahan dan cangkang memutar penggelek, bahan itu diperah ke dalam lubang cetakan, dan pisau pegun memotong pelet apabila ia muncul.
Perkara utama ialah kuasa menekan penuh mesin melalui pemasangan ini. Itulah sebabnya keadaan perhimpunan menukar pelet dengan serta-merta.

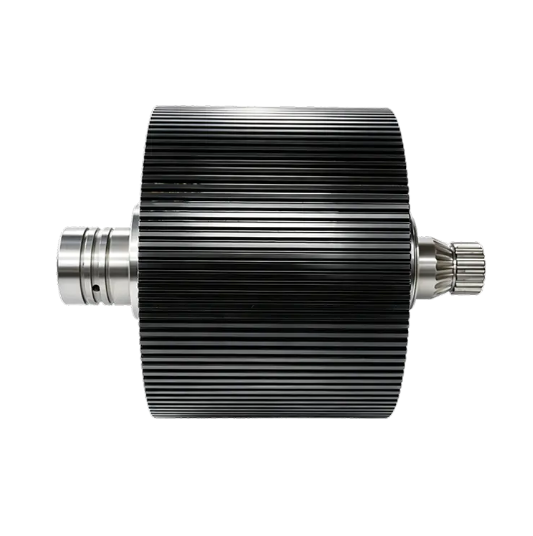

Cangkang Penggelek Adalah Permukaan Berfungsi
Cangkerang ialah lapisan luar boleh tanggal yang bersentuhan dengan katil material. Ia menyerap haus kasar daripada bahan mentah, keletihan daripada setiap putaran, dan haba daripada pemampatan berterusan. Diameter dan lebar luarnya dipadankan dengan acuan cincin, dan kekerasan permukaannya adalah faktor utama dalam hayat perkhidmatan.
Galas, Pengedap, dan Aci Sipi Membawa Kerja yang Selebihnya
Di belakang cangkerang, galas penggelek membawa beban jejarian, pengedap menyimpan denda dan kelembapan dari galas, dan aci sipi membolehkan kedudukan penggelek dilaraskan berhubung dengan acuan. Kerosakan pada mana-mana bahagian ini sukar dilihat dari luar, namun ia memendekkan hayat keseluruhan pemasangan sementara cangkerang masih kelihatan boleh diterima.
Komponen Utama Pemasangan Penggelek Tekanan
Unit biasa terdiri daripada cangkerang penggelek, satu atau dua galas, aci sipi, pengedap minyak, dan perkakasan pengekalan. Setiap komponen mempunyai tugas yang ditetapkan, dan setiap komponen gagal dengan cara yang berbeza. Membandingkannya sebelah menyebelah menjadikan pemeriksaan rutin lebih mudah.
| Komponen | Fungsi utama | Kegagalan yang paling biasa |
|---|---|---|
| Cangkang penggelek | Memampatkan katil material pada acuan cincin | Haus rata, haus langkah, retak permukaan |
| Galas penggelek | Membawa beban jejari semasa cangkerang berputar | Terlalu panas, pitting, spalling |
| Aci sipi | Menyokong pemasangan dan melaraskan jurang roller-to-die | Keletihan, lentur, alur kunci rosak |
| Pengedap minyak | Simpan gris dan sekat habuk dan kelembapan | Kebocoran, bibir koyak, pencemaran |
| Pengikat dan pengatur jarak | Pegang pramuat galas dan kelegaan larian | Melonggarkan, kakisan |
Tanda-tanda Pemasangan Penggelek Tekanan Gagal
Amaran pertama muncul di dua tempat sekaligus: pelet dan mesin. Jika ketumpatan pelet menjadi tidak sekata, denda meningkat, dan kilang bergetar atau menarik arus tidak sekata, periksa pemasangan penggelek sebelum menyalahkan cincin mati.
- Kekerasan pelet tidak sekata atau bahagian denda yang semakin meningkat
- Getaran atau ketukan dari ruang akhbar
- Corak haus rata atau berpijak pada cangkerang penggelek
- Perumah galas yang panas apabila disentuh
- gris gelap, atau gris yang mengandungi zarah logam
Shell Wear Muncul dalam Kualiti Pellet Didahulukan
Pemakaian cangkerang jarang seragam. Cangkerang yang telah kehilangan profil asalnya tidak boleh memampatkan bahan secara sekata, jadi tekanan menurun apabila haus paling dalam dan ketumpatan pelet mengikuti. Sebaik sahaja haus mencapai lapisan yang mengeras, menjalankannya lebih lama hanya membazir tenaga dan berisiko merosakkan cetakan.
Kegagalan Galas dan Pengedap Berakhir dengan Perhimpunan yang Dirampas
Apabila pengedap gagal, halus bercampur dengan gris dan bertindak sebagai tampal kasar di dalam galas. Haba muncul dahulu, kemudian bunyi bising, kemudian bermain, kemudian galas yang disita atau diputar yang merosakkan aci sipi. Pada peringkat itu, menggantikan hanya cangkerang tidak masuk akal kerana bahagian sokongan sudah rosak.
Perkara yang Perlu Diperiksa Sebelum Anda Membeli Pengganti
Berbanding dengan acuan cincin, pemasangan penggelek tekanan adalah pembelian yang lebih kecil, namun ia mempunyai pengaruh yang luar biasa pada masa operasi dan konsistensi pelet. Semakan berikut digunakan pada saluran makanan, biojisim dan baja.
Mulakan dengan mesin dan bukannya katalog. Gunakan nombor bahagian pembina kilang, atau ukur lebar penggelek, diameter luar dan geometri aci. Pemasangan mesti sesuai dengan diameter dalam cetakan cincin dan julat pelarasan sistem eksentrik.
Kemudian persoalkan bahan dan rawatan haba. Cengkerang yang baik ialah keluli aloi, dikeraskan melalui atau dikeraskan kes hingga kasar 58 hingga 62 HRC . Cangkerang yang lebih lembut haus dengan cepat; cangkerang yang terlalu keras berisiko retak di bawah beban kejutan.
Periksa pakej galas juga: jenis dan nombor galas, kaedah pramuat, dan spesifikasi gris. Galas yang hanya sesuai tetapi membawa penarafan yang lebih rendah akan gagal pada awal pengeluaran berterusan.
Sahkan dimensi kritikal dan toleransi. Diameter luar cangkerang penggelek mempengaruhi jurang penggelek-ke-mati, dan pelarian menjejaskan mampatan sekata. Minta nilai yang diukur dan bukannya nombor katalog.
Akhir sekali, lihat kawalan proses pembekal. Hasil yang konsisten datang daripada bahan mentah terkawal, penempaan, rawatan haba dan pemesinan akhir. Pembekal yang menguruskan keseluruhan rantai lebih mudah dipercayai daripada pembekal yang hanya memasang bahagian yang dibeli.
- Lebar penggelek, diameter luar dan muat aci
- Gred bahan dan julat kekerasan, biasanya 58 hingga 62 HRC
- Jenis galas, nombor, pramuat dan gris
- Kebulatan, kehabisan dan kemasan permukaan
- Kawalan proses daripada bahan mentah kepada pemesinan akhir
Penggantian Peringkat Perhimpunan Berbanding Cangkang Sahaja
Menggantikan pemasangan lengkap membawa galas pramuat, pengedap yang diletakkan dengan betul, dan permukaan kerja yang segar dalam satu pukulan. Ia juga menghapuskan risiko bahawa haus tersembunyi dalam galas atau aci memendekkan hayat cangkang baru. Masa henti yang dirancang menjadi lebih mudah untuk diramalkan kerana sehenti menyelesaikan kerja.
Membeli hanya cangkang masuk akal apabila aci sedia ada telah diperiksa, kelegaan galas masih dalam spesifikasi, dan unit lama tidak menunjukkan tanda-tanda haba atau pencemaran. Dalam pengeluaran berterusan, kebanyakan pasukan memilih pemasangan penuh, kerana perbezaan harga adalah kecil berbanding dengan kegagalan kedua di dalam ruang akhbar.
Tabiat Penyelenggaraan Yang Memanjangkan Hayat Perhimpunan
Barisan pertahanan pertama ialah disiplin pelinciran. Ikuti gred gris dan selang pembina kilang; peraturan biasa dalam keadaan berdebu ialah melincirkan semula penggelek setiap lapan jam operasi. Jangan meregangkan selang hanya kerana mesin kelihatan senyap.
Semak permainan bearing dan suhu perumahan semasa berjalan-jalan harian. Pengesanan awal permainan menghalang galas daripada berputar pada aci, yang merupakan salah satu mod kegagalan paling mahal dalam zon akhbar. Jika kilang menggunakan lebih daripada satu penggelek, putar pemasangan supaya pemakaian kekal seimbang dan acuan cincin mengekalkan beban yang seragam.
Jadikan setiap cincin mati menukar tempat pemeriksaan. Perhentian yang dirancang ialah saat paling murah untuk mengukur diameter cangkang, memeriksa pengedap dan menyegarkan gris.
Garis Bawah
Pemasangan penggelek tekanan terletak di tengah-tengah kerja kilang pelet yang paling mencabar. Tugasnya mudah, tetapi pembinaan, kehausan dan penggantiannya mempunyai kesan luar biasa pada masa operasi dan kualiti pelet. Periksa cangkang dan dengar galas, gantikan pemasangan sebagai sistem yang sepadan dan bukannya segelintir bahagian yang sesuai, dan pastikan pelinciran mengikut jadual. Ketiga-tiga tabiat itu akan mengembalikan lebih banyak masa operasi daripada hampir semua rutin penyelenggaraan lain di kilang.
